不上牌1.5方水 4方塵東風福瑞掃路車

掃路車

歡迎垂詢：孫經理

！">
電話：18771329166
QQ：1429962023
網址：http://m.gundamol.net
郵箱：1429962023@qq.com
地址：湖北省·隨州市·南郊平原崗程力汽車工業

詳細參數

/202312/1703208380_16fb5e2b1e68cd2f7e6f.jpg

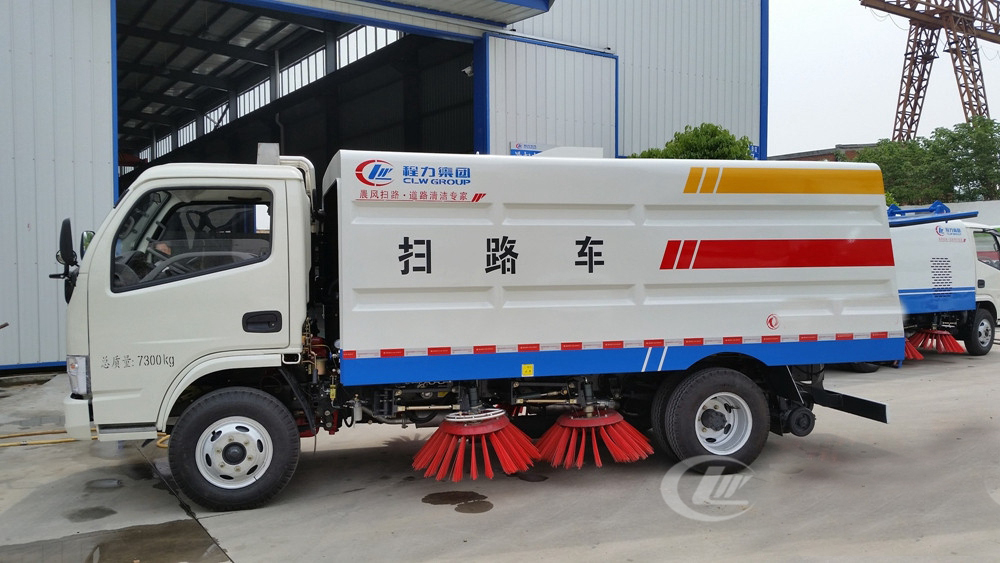

掃路車是在東風底盤基礎上加裝副發動機動力，清掃

，抽吸及噴水降塵

，液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大

，作業油耗低

，操作簡便舒適，大幅度提升路面清潔效率等特點

。廣泛應用于城市街道

、國道、公路

、碼頭

、車站、廣場

、水泥廠

、電廠、礦廠等場所的路面垃圾清理

，堪稱全能清掃車

。

/202312/1703208381_d0faf3c4243c9b4def39.jpg

產品詳細介紹

1、采用吸掃結合的方式收集垃圾

，濕式除塵

、電液**，液壓傾翻卸料的作業方式對路面進行清掃作業

。
2

、采用副發動機專門驅動風機和液壓系統

，保證行駛過程中能繼續工作，保證清掃過程的連續性

。
3

、采用“中置四盤刷+后置吸嘴”的結構布置，便于清掃裝置與吸嘴的調整和維護

，轉場時整車通過性好

。
4、副發動機與風機之間的傳動設置設有自動離合器

，可保證副發動機空載起動和停機時與風機的自動脫離

，降低對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命

。
5

、掃盤有遇障避讓保護功能和復位功能，遇到障礙物后回縮

，越過障礙物后復位

。

6、根據不同清掃工況

，在不增加副機油門的情況下

，實現掃盤高中低三檔調速，即能保證在各種污染狀況下都有良好的清掃效果

，同時節省油耗以及刷毛的損耗

。
7、采用可隨路面自動找平的全浮動式吸嘴

，吸塵效果好

，使用壽命長。
8

、進口液壓閥組，能保證整車的液壓動作的穩定性和流暢性

。
9

、進口液壓馬達，能保證掃盤的工作穩定性

，使用壽命長

。
10、進口原料制成的外翻式吸塵管

，有效防止吸塵管被劃破

、凍裂，增加使用壽命

。

11

、精密無縫冷彎液壓油管

，內壁無氧化雜質，保證液壓油路清潔

，不堵閥

。
12、掃盤刷臂內使用高性能工程塑料隔套

，耐磨性好

，免打黃油免維護，節省人力物力

。
13

、不銹鋼水箱、垃圾箱

，可抗一般性腐蝕

，增加箱體的使用壽命。
14

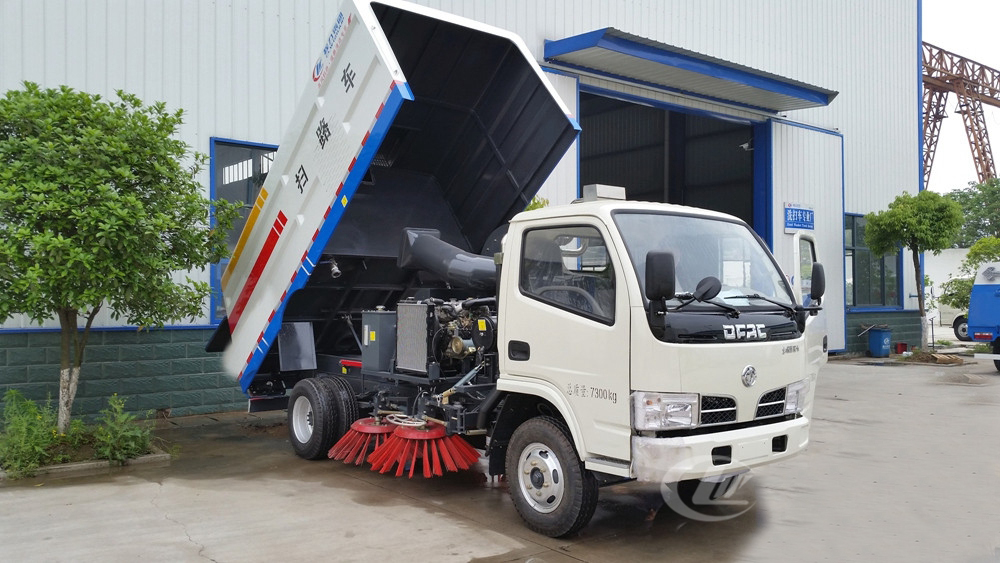

、超寬后門且大于90度的開啟角度

，更易于傾倒垃圾，清理垃圾箱

。
15

、垃圾箱傾翻角度大于48度，易于傾倒垃圾

。
16

、可加裝前沖、后灑

、噴霧

、自潔卷盤、作業監控系統

、**吸管裝置

、推雪鏟等。

/202312/1703208381_8a02748b210c14daed2f.jpg

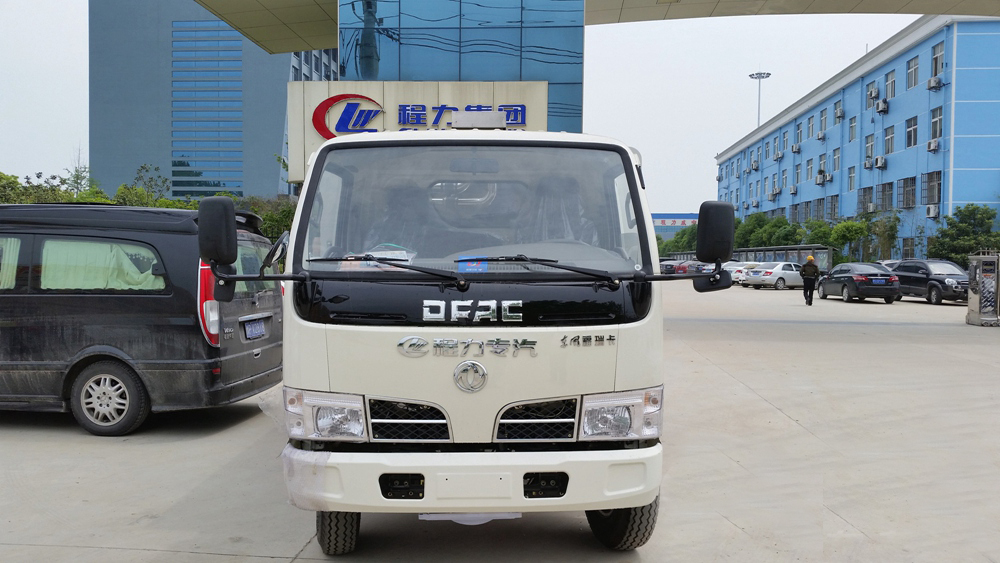

底盤配置：

該車采用東風多利卡D6原裝二類汽車底盤生產

，1730mm單排駕駛室

，玉柴115馬力發動機，萬里揚6變速箱

，德納前橋1.8T

，后橋3.5T，7.00R16鋼絲胎

，空調

，電動窗、中控鎖

，ABS

。另可選擇云內126馬力

、朝柴130馬力、玉柴140馬力發動機

，發動機型號不同底盤配置略有差異

，實際請以購車合同為準！

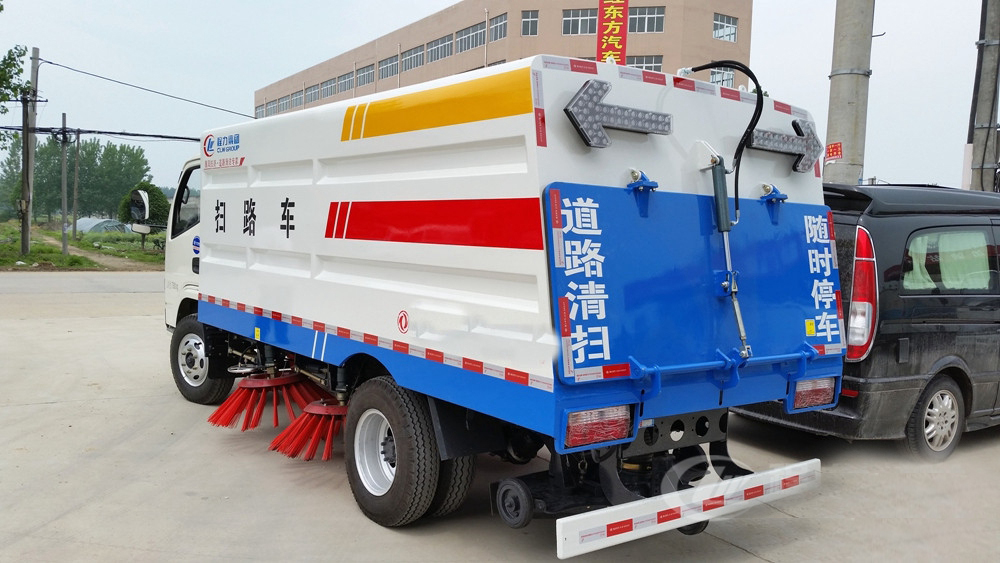

上裝基本配置

標準配置：

采用“中置4掃盤+噴霧降塵裝置+中置擋皮+后置吸嘴”的結構布局

，五十鈴75馬力的副發動機

，三洋馬達，施耐德**開關

，海普瑞斯電磁閥組

，無級變速自動離合器，免維護離心式風機

，不銹鋼垃圾箱

、水箱，尾部LED箭頭燈

，手動泵應急系統

，**大的清掃寬度2.8米。

選裝配置：

用戶可根據個人需求選擇加裝前沖

、后灑

、噴霧、自潔卷盤

、作業監控系統

、**吸管裝置等配置。

/202312/1703208381_4b8f023aaad0538597a4.jpg

工作原理

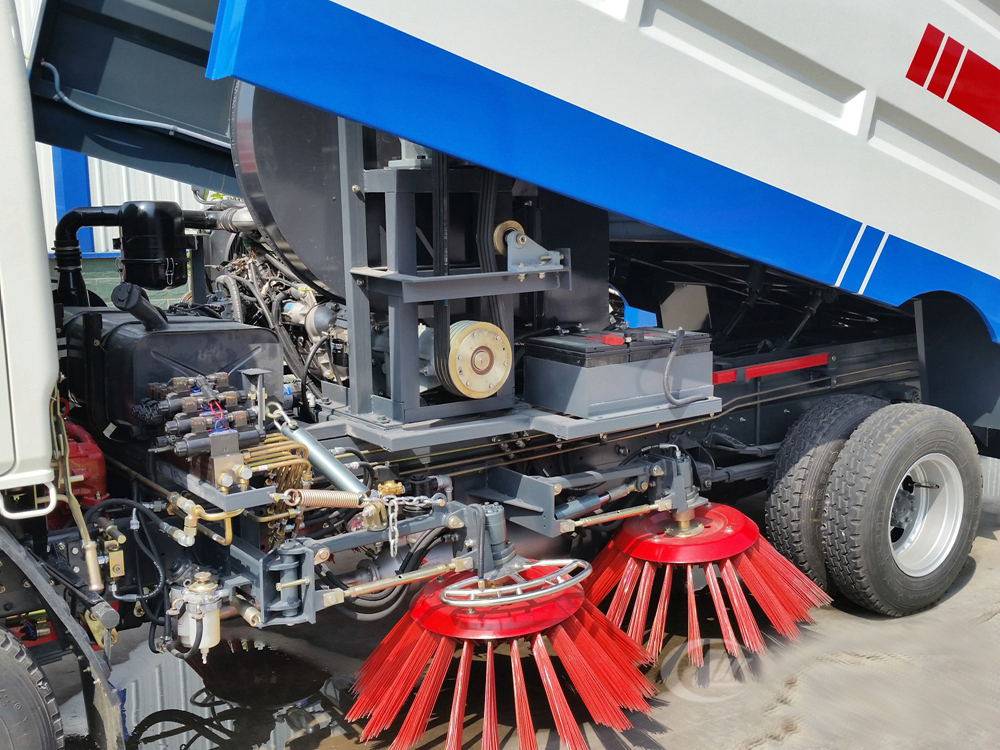

清掃：副發動機驅動液壓油泵和風機工作

。液壓油泵驅動左

、右掃盤伸縮、升降

、旋轉

。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方

。風機工作使垃圾箱

、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下

，垃圾吸入吸嘴，并進入垃圾箱中

。底盤發動機驅動洗掃車向前行走

，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中

，實現路面清掃

。

洗掃：清掃作業裝置工作的同時

，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左

、右噴水桿

，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀

，直接沖洗路面

，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃

。

路沿和路沿石立面洗刷：利用掃盤的左或右立掃

，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業

，就可對左或右路沿與路沿石立面進行洗刷作業

。

后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴

。啟動副發動機和高壓水泵

，打開后噴霧開關，啟動底盤車前行

，就可進行噴霧降塵作業

。

低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業

，作灑水車用

。

/202312/1703208382_2eb9924fc4381627f7c8.jpg

東風福瑞掃路車主要技術參數
產品**		企業名稱
車輛型號	CLW5070TSLD5	公告批次	302
外形尺寸	6200,5950×2000×2590,2380	罐體容積(m3)
總質量	7360	額定質量	2190
整備質量	5040	前排乘客(人)	2
軸荷	2640/4720	免征	是
**高時速(km/h)	99	燃油	否
油耗(L/**Km)		環保	是
燃油類型	柴油	排放標準	國五
其他	1、防護材料:Q23碳鋼,連接方式:左右側面防護裝置與專用裝置相干涉故可豁免;后下部防護裝置與大梁螺栓連接,后部防護斷面尺寸:×50,后部防護離地高度:380 。2 、ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M。3 、隨底盤選裝前面罩以及前霧燈; 選裝吸塵盒和單個掃地刷裝置,上裝選裝新型外形樣式。4,文字噴涂位置和車輛顏色可變化。5 、整車長/軸距/后懸的對應關系為:6200/3308/1852,5950/3308/1602 。

東風福瑞掃路車底盤參數
底盤型號	EQ1070SJ3BDF	底盤品牌	東風牌
軸數	2	前輪距	1503,1485,1519,1595
軸距	3308,2800	后輪距	1494,1516,1540
輪胎數:	6	輪胎規格	7.00-16,7.00R16
接近離去角	20/18	前懸后懸	1040/1497,1040/1250

東風福瑞掃路車發動機參數
發動機型號	發動機生產企業	排量(ML)	功率(ML)
CY4BK551	東風朝陽朝柴動力有限公司	3707	75
YC4FA115-50	廣西玉柴機器股份有限公司	2982	85
4B2-115C50	安徽全柴動力股份有限公司	2545	85
ZD30D13-5N	東風輕型發動機有限公司	2953	96
D28D11-5DA	東風輕型發動機有限公司	2771	85
4DW93-84E5	一汽解放汽車有限公司無錫柴油機廠	2540	64
YN27CRE1	昆明云內動力股份有限公司	2672	70
YN33CRE1	昆明云內動力股份有限公司	3298	85
SD4D25R-70	江蘇四達動力機械集團有限公司	2545	70
4DX23-120E5	一汽解放汽車有限公司無錫柴油機廠	3857	90
D25TCIE2	昆明云內動力股份有限公司	2499	96
4F20TCIE5	常柴股份有限公司	1995	70
4DW94-95E5	一汽解放汽車有限公司無錫柴油機廠	2720	72
YCD4N4S-110	廣西玉柴動力機械有限公司	2799	80
WP2.3Q110E50	濰柴動力揚州柴油機有限責任公司	2290	81
