【整車技術參數】 | |||||
產品** | 華通牌 | 公告批次 | 333 | ||
產品名稱 | 洗掃車 | 產品型號 | HCQ5180TXSDF6 | ||
總質量(Kg) | 18000 | 罐體容積(m3) | |||
額定載質量(Kg) | 6070,6005 | 外形尺寸 | 8300,8600,8900×2500×3** | ||
整備質量(Kg) | 11800 | 貨廂尺寸 | ×× | ||
額定載客(人) | 準拖掛車總質量(Kg) | ||||
駕駛室準乘人數(人) | 2,3 | 鞍座**大載質量(Kg) | |||
接近角/離去角(°) | 17/21 | 前懸/后懸 | 1430/2170 | ||
軸荷(Kg) | 6500/11500 | **高車速(Km/h) | 89 | ||
備注 | 選裝污水箱后部可視窗口樣式 | ||||
【底盤技術參數】 | |||||
底盤型號 | DFH1180EX8 | 底盤名稱 | 載貨汽車底盤 | ||
**名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距 | 3800,3950,4200,4500,4700,5000,5300,5800,5600 | ||||
輪胎規格 | 10.00R20 18PR,275/80R22.5 18PR | ||||
鋼板彈簧片數 | 7/9+6,8/10+8,8/9+6,11/10+8 | 前輪距 | 1876,1896,1920,1950,1914,1934,1980,2000,1815 | ||
燃料種類 | 柴油 | 后輪距 | 1820,1860,1800 | ||
排放依據標準 | GB3847-2005,GB17691-2018國Ⅵ | ||||
【發動機參數】 | |||||
| 發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | ||
D6.7NS6B230 B6.2NS6B210 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 6700 6200 | 169 154 | ||

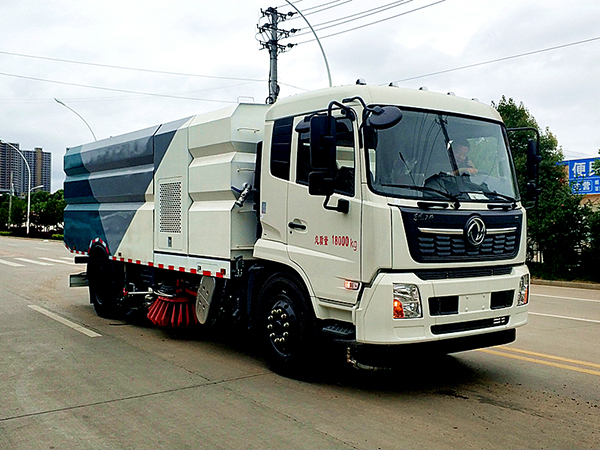

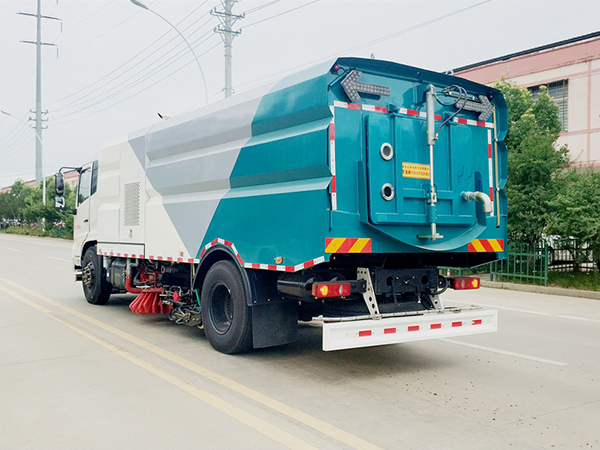

 | 洗掃車是集掃路車 、灑水車和高壓清洗車 功能于一體的新型路面清洗設備 ，特別適用于 清潔城市道路路面、路緣 、路緣石 。對路面的
粉塵有著傳統掃路車、灑水車 、高壓清洗車無 法做到的清潔功能 ，能在一次作業中完成清 掃、高壓清洗和垃圾 、污水收集 ，而且具有高

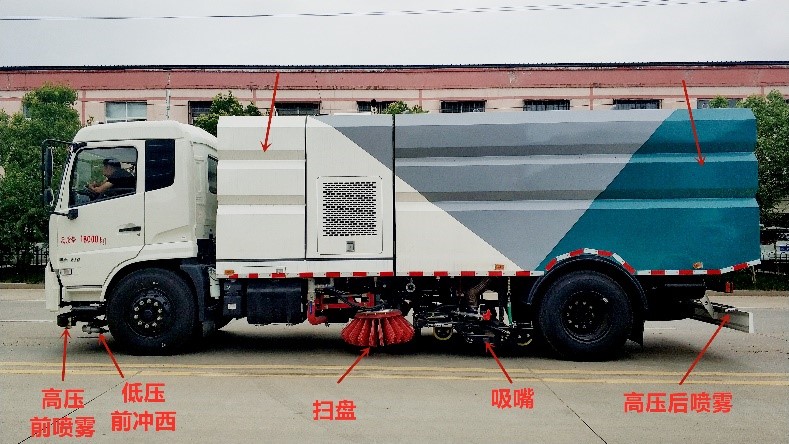

壓噴霧降塵功能。洗掃車采用“中置兩立掃+ 中置寬幅吸嘴+內置高壓水噴桿+左 、右高壓側 噴桿”裝置結構 。 水箱容積9立方，垃圾箱容積7立方 。 |

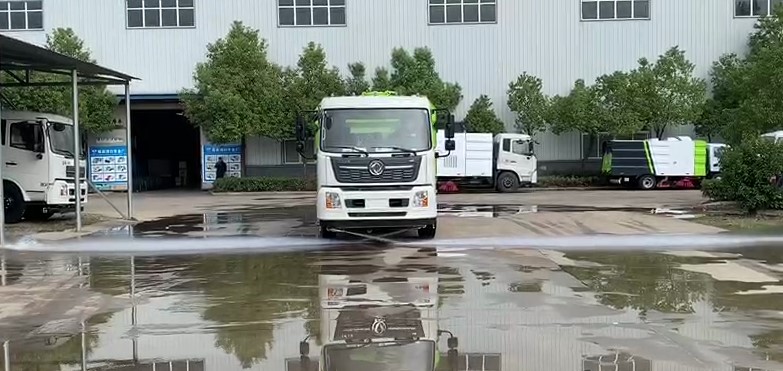

 | 駕駛室后下方標配低壓前沖，由低壓水泵 產生的水流，可以像灑水車一樣對路面進行大 面積沖洗，沖洗寬度可達24米。 |

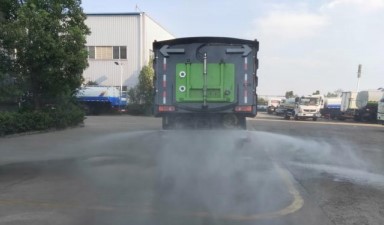

 | 由GTM高壓水泵產生的后噴霧，可以在洗掃過程中對路面進行噴灑保濕，起到美化路面的作用。 |
 | 左右噴桿安裝在吸盤上，隨吸盤升降，結 構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果，可方便清洗路緣和石立面。 |

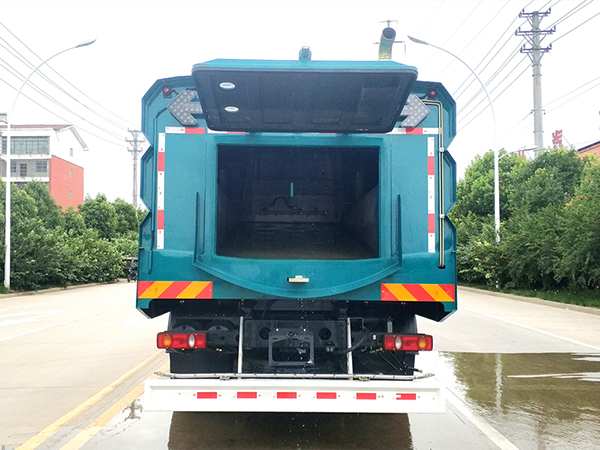

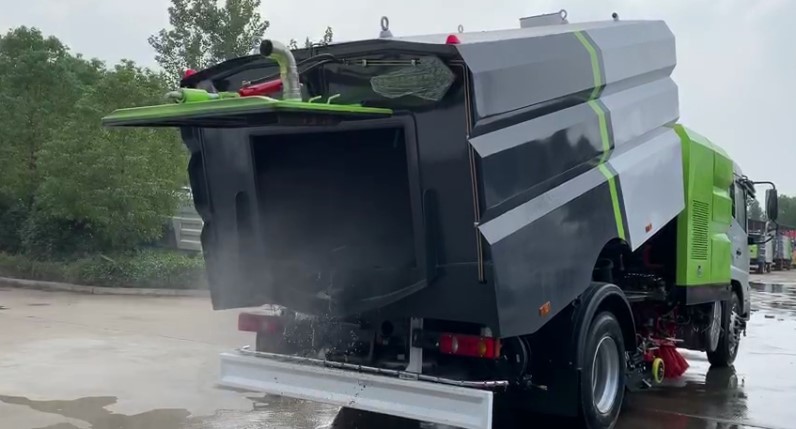

 | 廂體采用傾翻卸料，帶高壓沖洗自潔裝置。垃圾箱自潔裝置可在垃圾箱卸料時幫助卸料，沖洗附著在箱體內壁上的殘留垃圾。 |

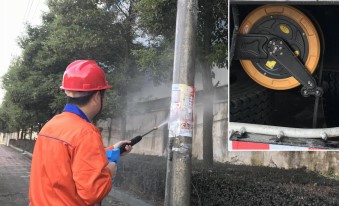

 | 洗掃車右后側裝有機械式自動卷繞沖洗卷盤，配 17m 高壓軟管，可用于清行車身和其 他需要清洗的地方。手持不銹鋼噴**配快速接 頭，能方便地與沖洗卷盤連接或脫開 ，產生的 高壓水流可輕松沖去路邊小廣告 。 |

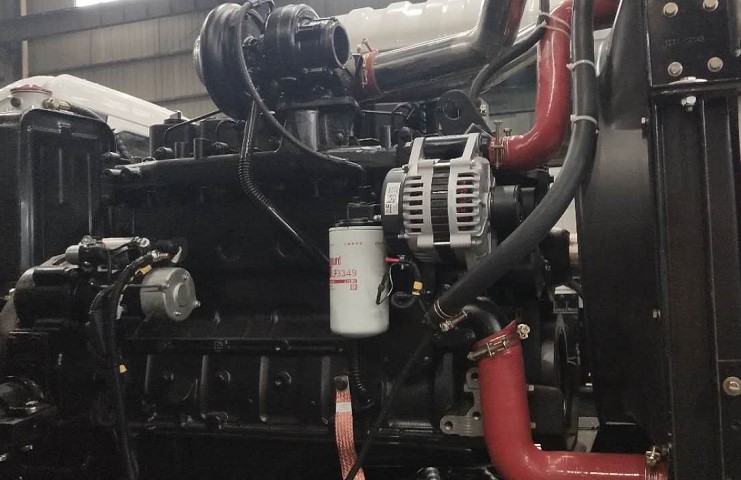

 | 副發動機：副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力 、使得路面垃圾被吸入箱體內部存放 ，從而實現路面清潔作業。 |

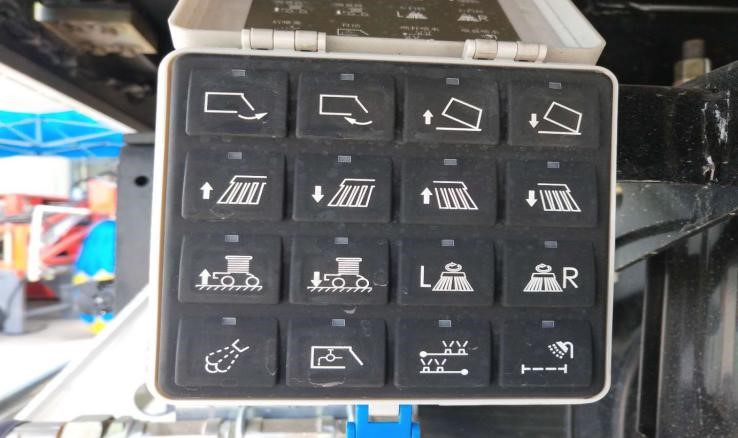

 | 駕駛室**開關：集成疊加設計 ，PLC駕駛室電液集中** ，方便操作。 |

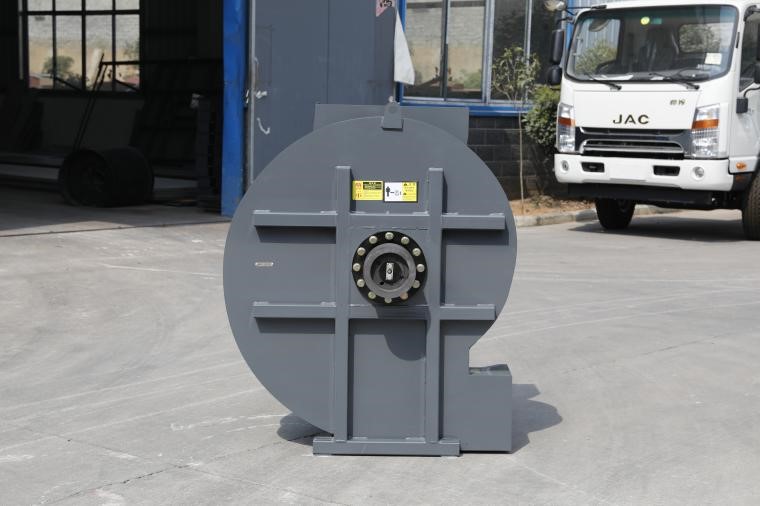

 | 風機：副發動機和風機是清掃車的兩大核心部 件 、副發動機為風機運轉提供動力 、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔 作業 。風機采用大功率耐磨離心式免維護風機 ，無噪音，效率高風量大 ，使用壽命長 。 |

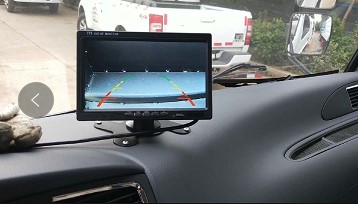

 | 監控屏：洗掃車車體右方和后方裝有監視探頭，實時監控作業情況并顯示在駕駛室內顯示屏上 ，**大限度的保證清吸效果 。 |

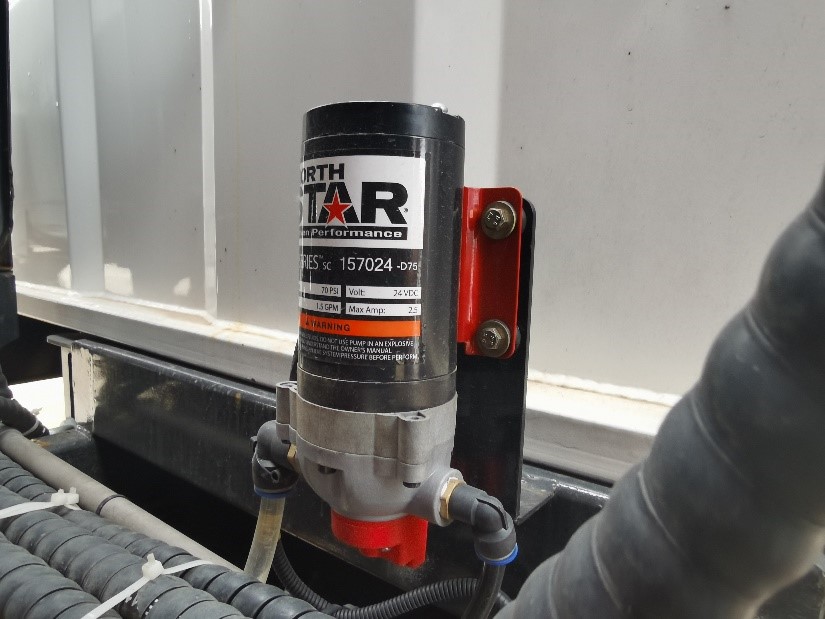

 | 電磁隔膜泵：北極星電子隔膜泵（一個），**掃刷上方 的噴水支架 ，有效對掃盤掃刷產生的二次揚塵進行抑塵 。 |

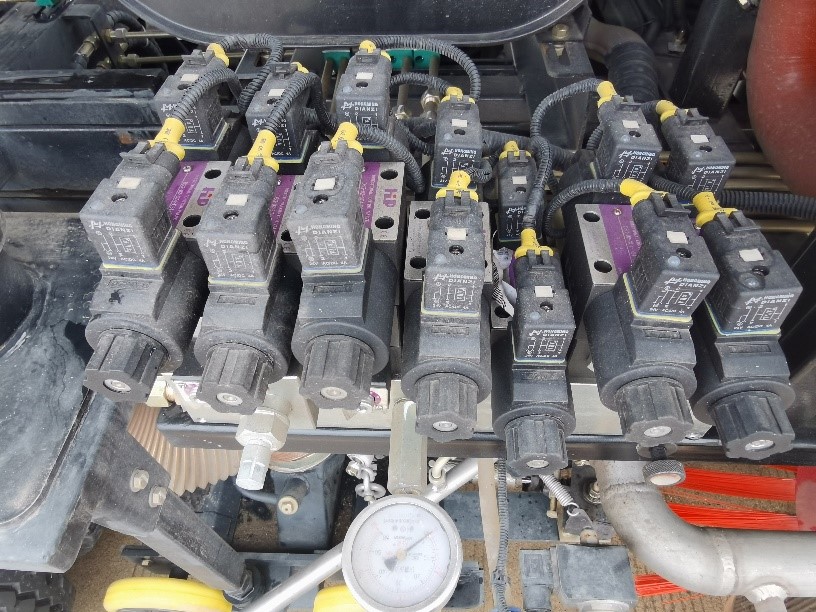

 | 電磁閥組：海普瑞斯電磁閥組是車輛液壓系統的核心部件，**整車液壓驅動 ，雙向操作按鈕 ，包括掃盤升降、吸盤升降、垃圾箱舉升 、后門開閉等一系列機械操作 ，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內 。 |

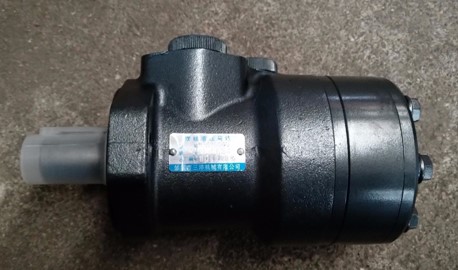

 | 馬達：擺線馬達采用三洋 ，能帶動掃刷高速旋轉，使用壽命長 ，穩定可靠 ，故障率低。 |

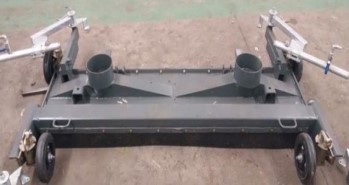

 | 吸盤 、吸嘴：吸嘴內設有噴水桿 ，高壓洗滌噴嘴布置在吸嘴內部 ，不但清洗效果好 ，還能**大限度減少高壓水氣流沖起污物產生的二次污染。 |
 | 高壓水泵：采用GTM柱塞式高壓水泵 ，流量合適 ，壓力高，允許**大壓力達到 12Mpa,耐腐蝕 ，不阻塞 。 |
 | 尾部操作盒：裝在車輛尾部，方便維修操作和排除故障 。 |
 | 高壓分水閥：高壓分水閥是由高壓卸荷閥和高壓調壓閥組成 ，卸荷閥的主要功能是自動**泵的卸荷或加載，能更好的保護高壓水泵等關鍵零部件 ，為高壓水路系統正常作業提供保障 。 |

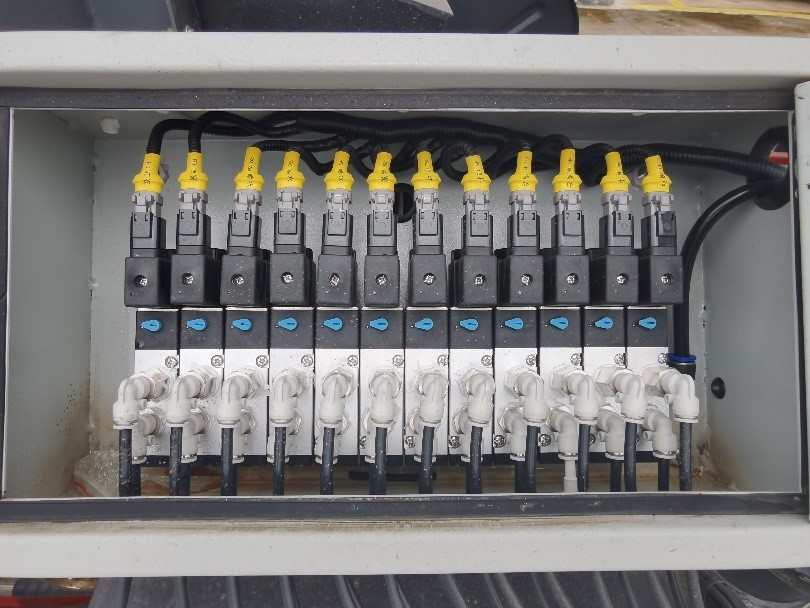

 | 氣動**箱：實時查看氣動**閥機械作業情況，也能**時間排查問題所在 ，降低氣動閥故障率 ，延長車輛作業時長。 |

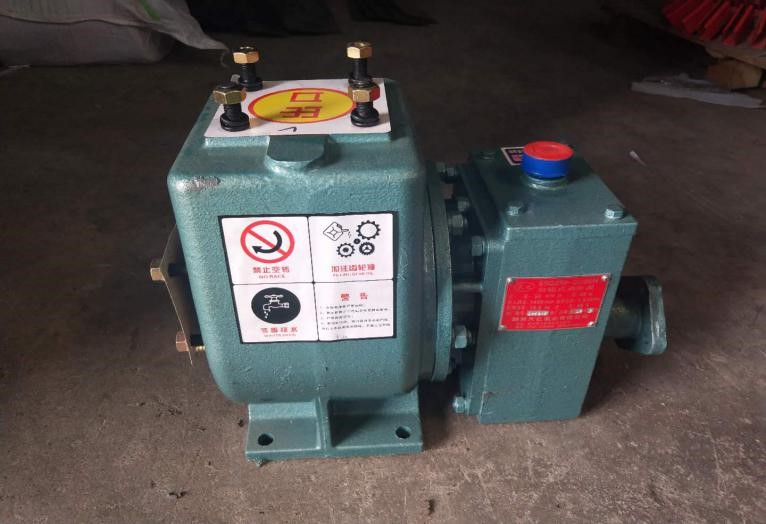

 | 低壓水泵：低壓水泵采用天億自吸式灑水車泵 ，輸入轉速1450r/min ，自吸性能1.5min/4m,配用功率：15.5kw，性能穩定 、效率高 。 |

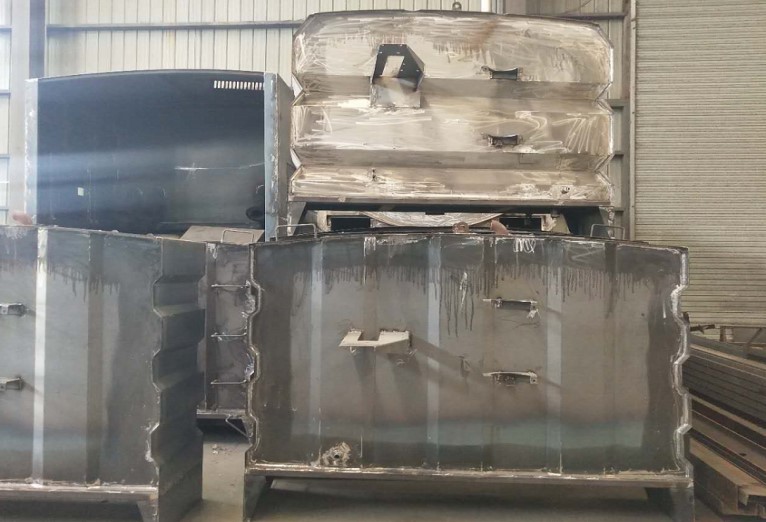

 | 箱體：垃圾箱體采用全不銹鋼 304，耐腐蝕 ，抗氧化 ，不含鉛，不生銹，方便清洗 ，易于保養 。 |
