東風 13.5 米高空作業車

高空作業車

歡迎垂詢：孫經理

電話：18771329166
QQ：1429962023
網址：http://m.gundamol.net
郵箱：1429962023@qq.com
地址：湖北省·隨州市·南郊平原崗程力汽車工業

詳細參數

底盤配置：

QC23-95E60 功率 70KW95 馬力/單排駕駛室

，3000 軸距

，185R15LT 8PR 鋼絲胎

，油剎

，五檔箱

，前橋 2 噸

，后橋 3.5 噸

，帶方向助力

，空調

，中控門鎖

，電動玻璃，帶排氣制動

，原廠 ABS

專用性能：

液壓 360 度全回轉

，三節折疊臂，單液壓舉升缸

，帶雙向平衡閥

，帶電控操作舉升臂，四支液壓油缸可調式支腿帶雙向液壓鎖（支腿操作為手動操作

，可單獨**）

，上下二套操作臺，帶 1 噸吊鉤

，**作業高度 13 米

，**作業

半徑 5.6 米，**起吊重量 1 噸

。

設備結構緊湊

，堅固耐用，操作方便可靠

。獨特的全回轉三節臂液壓操控系統設計使工作人員操作更平穩

，能更安全的將工作人員送到作業位置，進行維修,安裝,清洗,攝影,造船, 化工,電力搶修,剪枝,更換路燈及其他工程高空作業搶修

！

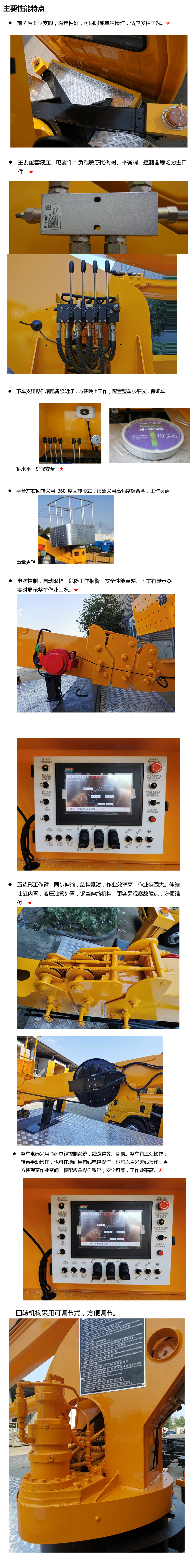

主要特點：

1

、臂架和支腿均采用低合金 Q345 型材，四周無焊縫

，外形美觀

，受力大，強度高

；

2

、H 型支腿穩定性好，支腿可同時或單獨操作

，操作靈活

，能適應多種工況；

3

、回轉機構采用可調節式

，方便調節；

4

、轉臺雙向 360°回轉

，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果

；

5

、上車操作采用集成電控閥塊模式

，布局美觀，操作平穩

，維護方便

；

6、下車與上車互鎖

，操作安全

、可靠；

7

、上車操作通過節流閥實現無極調速

；

8、工作平臺采用機械式調平

，更加穩定和可靠

；

9、轉臺和吊籃設有啟動和熄火開關

，操作方便

，節省燃油；

作業工況圖

1

、高空作業車工作用途

通過工作臂的折疊

、變幅

、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業

。

2. 適用標準

供貨方應使用**頒布執行的**標準、行業標準

，在用戶方同意時可以使用其他性能更高的標準

。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準

。當以上標準中的條款與本技術條件發生偏差時

，應以本技術條件為準。

引用有以下標 準 ： 1）GB/T9465《高空作業車》

2） GB3766 《液壓系統通用技術條件》

3） GB7258《機動車運行安全技術條件》

4） GB1589 《汽車外廓尺寸載荷及質量限值》

5） GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》

6） GB11567.1.2 《汽車和掛車側面及后下部防護的要求》

7） QC/T252 《專用汽車定型試驗規程》

8） JB/ZQ3011 工程機械焊接通用技術條件

9） JG5099 《高空作業機械安全規則》

10） CCAP-C11-01-2014 《強制形產品認證實施細則汽車》

3 、使用環境條件
1)海拔高度：	≤5000 米
2)環境溫度：	-35℃ ～ +40℃
3) 相對濕度： 4) 抗震能力：	≤95%（25℃）地面水平加速度	0.3g
	地面垂直加速度	0.15g

同時作用持續三個正弦波安全系數 1.67

5) **日溫差： 15℃

6) 日照強度(風速 0.5m/s 時)：0.1W/cm2

7)**風速： ≤ 10.7m/s1）

4
、主要技術參數

車型號	CL5042JGK6DS
主要技術參數	底盤型號	長×寬×高	整備質 量（Kg）	總質量（Kg）	軸距	發動機排放
	EQ1045SJ16DC	599820002850	4020	4150	3000	國VI

上	臂架	臂架形式	三節折臂

裝基本配置			材料		型材Q345B/4mm
			臂架截面		四邊形
			起伏角度		0°-70°(相對水平面)
	作業工況		**作業高度		13.5m
			**作業高度時 作業幅度		2m
			**作業幅度		6.5m
			**作業幅度時 作業高度		6m
			回轉		雙向 360°連續回轉
	吊臂		**起吊質量		900Kg
			**起吊高度		6.4m
			**起吊幅度		5.2m
			鋼絲繩		（40m）Φ8
			吊鉤		1T
	支腿		支腿型式		前后H 型
			支腿材料		型材Q345B/5mm
			支腿跨距		縱向：3300，橫向：2700
			液壓鎖		四個支腿都帶雙向液壓鎖
			后支腿頻閃燈		黃色；兩只

車廂		材料		優質碳鋼及型材，鋪 3 ㎜防滑花紋鋼板
		工具箱		800400400；帶不銹鋼門鎖
		圍欄		Φ20 不銹鋼管
		踏步		駕駛室側帶上下踏步
		側 、后防護		優質碳鋼冷彎型材；強度高
		輪罩		注塑模具成型，美觀，強度高
		洗手水箱		塑料水箱
轉臺		立臂		低合金鋼板拼焊組成
		回轉支承		單排四點接觸球式帶外齒，QWD730.20
		減速機		渦輪蝸桿式，CW-28
		馬達		BMP-50
吊籃		額定載荷		≤200Kg
		尺寸		長X 寬X 高：1080X620X1150
		調平形式		外置拉桿機械調平
		保險帶		一副
		調平裝置		機械調平，拉桿外置
液壓系統		液壓油箱		65L ；帶液位表
		齒輪泵		定量泵，流量 25ml/r
		工作壓力		帶壓力表；16MPa

	液壓閥組	集成電磁閥組
	油缸	10 只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全
操作系統	支腿	手動操作，各支腿可單獨可調 ，上下車互鎖
	操作方式	手動和電動結合
	臂架動作	轉臺和吊籃電動雙位操作
	發動機啟動 、熄火	轉臺和吊籃雙位操作
	發動機油門	手動拉線
油漆	知名品牌油漆；顏色光滑，線條美觀；
標識及標牌	清晰、醒目、**不褪色

5

、作業范圍圖

6、主要液壓元件清單

序號	貨物名稱	規格	產地	制造商名稱	單位	數量
1	小臂油缸	63/35-380*650	湖北隨州	河南匯博	只	1
2	上臂油缸	100/63-1022*1403	湖北隨州	河南匯博	只	1
3	下臂油缸	100/63-1076*1535	湖北隨州	河南匯博	只	1
4	垂直油缸	80/55-500	湖北隨州	河南匯博	只	4
5	水平油缸	50/28-（5002） 1560	湖北隨州	河南匯博	只	2
6	平衡閥	25160BF	江蘇揚州	揚州中梅	只	3
7	液壓鎖	S0-K8L-41B	江蘇揚州	揚州中梅	只	4
8	液壓鎖	S0-K8L-43	江蘇揚州	揚州中梅	只	1
9	多路閥	DL-8H-5	江蘇揚州	揚州中梅	只	1
10	集成塊	ZMFB-14	江蘇揚州	揚州中梅	臺	1
11	節流閥	GKZ-14	江蘇揚州	揚州中梅	只	2
12	回轉支承	QWD730.20	山東煙臺	煙臺浩陽	臺	1
13	減速機	CW-28	湖北隨州	隨州億豐	臺	1
14	起升機構	IQKN1B6Y	山東泰安	泰安藝群	臺	1
15	齒輪泵	CB-FC25	河北邢臺	十堰睿智	臺	1
16	液壓馬達	BMP-50	山東鄒城	鎮江大力	臺	1
17	絞車馬達	BMT-100/PHF	山東鄒城	鎮江大力	臺	1
